รายละเอียดสินค้า

1. ภาพรวม

บอลวาล์วนิรภัยของตัวสะสม AQF ประกอบด้วยวาล์วหยุด วาล์วนิรภัย และวาล์วขนถ่าย มีการติดตั้งระหว่างตัวสะสมกับระบบไฮดรอลิกเพื่อควบคุมการเปิด-ปิด ล้น และการขนถ่ายของน้ำมันสะสม สภาพ.

2. คำอธิบายแบบจำลอง

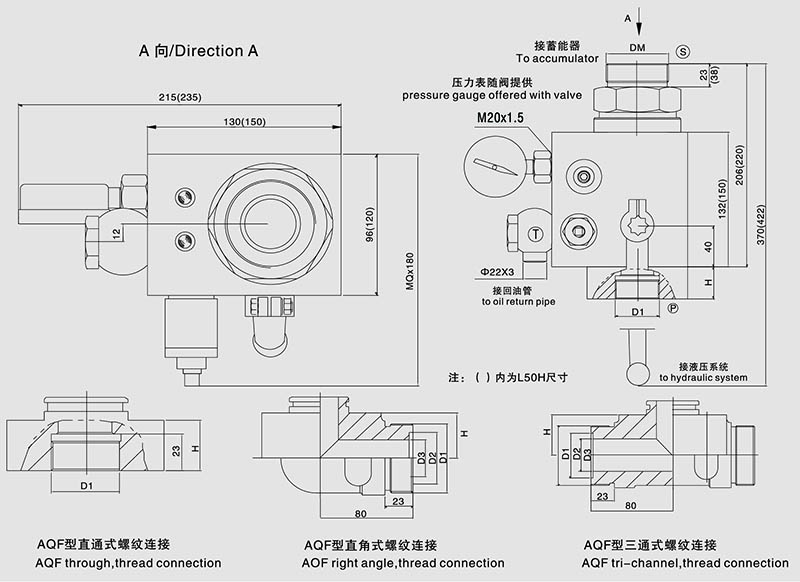

3. ขนาด

4.อะแดปเตอร์

อะแดปเตอร์บอลวาล์วนิรภัย (Patch Core) (QF-หลี่25~L40) / อะแดปเตอร์วาล์วนิรภัย

การใช้แกนเติมสามารถขยายขอบเขตของการใช้บอลวาล์วนิรภัยได้: ตัวอย่างเช่น 100L accumulator สามารถติดตั้งบอลวาล์วนิรภัยขนาดเส้นผ่านศูนย์กลางขนาดเล็กผ่านการปรับไส้แกนซึ่งแก้ปัญหาการเชื่อมต่อเส้นผ่านศูนย์กลางขนาดเล็กกับ ตัวสะสมขนาดใหญ่ ย้อนกลับยังบังคับ ในเวลาเดียวกัน ปัญหาของการแลกเปลี่ยนระหว่างตัวสะสมที่นำเข้าและตัวสะสมในประเทศได้รับการแก้ไข

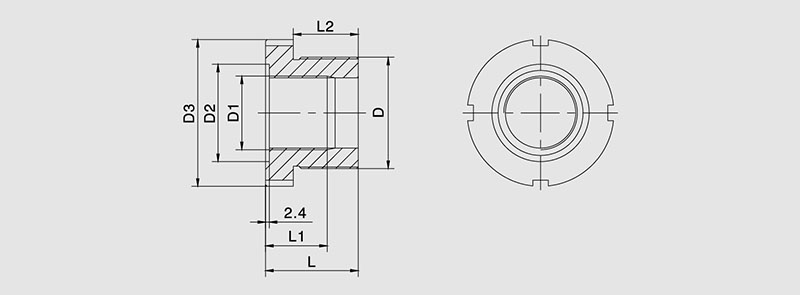

อะแดปเตอร์บอลวาล์วนิรภัย (แกนเติม) (QF-L25~L40)

รุ่นแกนแพทช์	ดี	D1	D2	D3	L	L1	L2	น้ำหนัก (กิโลกรัม)
QF-L25	M60x2	M42x2	68	80	50	28	35	1.52
QF-L40	M72x2	M60x2	80	95	60	38	42	2.15

5.ข้อกำหนดทางเทคนิค

แบบอย่าง	แรงกดดันเล็กน้อย	รอบสถานีควบคุมแรงดัน)	เส้นผ่านศูนย์กลางที่กำหนด	กระแสที่กำหนด	ขนาดพื้นฐาน)					รุ่นสะสมที่ใช้บังคับ	น้ำหนัก (กิโลกรัม)
แบบอย่าง					ชม	D3	D2	D1	DM	สำหรับนักสะสม
AQF-L25H ※-A					31.5	24		M33x2	M27x2 M42x2	NXQ-1.6- 10 ※-L-A
A〇F-Ls25H ※-A	10	H1=3.5-14	25	100	30	22	35	M42x2			17
A〇F-Lw25H ※-A
AQF-L32H ※-A					31.5	30		M42x2	M42x2 M60x2
A〇F-Ls32H ※-A	20	H2=7-21	32	160	36	26	40	M52x2			17.5
A〇F-Lw32H ※-A										NXQ-10〜 100 ※-L-A
AQF-L40H ※-A					31.5	36		M48x2	M60x2 M72x2
A〇F-Ls40H ※-A	31.5	H3 = 14-31.5	40	250	40	32	45	M60x2			18.5
AQF-Lw40H ※-A
AQF-L50H ※-A			50	500	36	48		M72x2	M72x2		20

6.ขั้นตอนการสั่งซื้อ

① ต้องระบุชื่อเต็มของรหัสรุ่นเมื่อสั่งซื้อ เช่น แรงดันใช้งาน 31.5Mpa เส้นผ่านศูนย์กลาง 20 มม. การเชื่อมต่อแบบสามทาง เกลียวข้อต่อสะสมคือ M42x2 บอลวาล์วนิรภัย: AQF-LW20H3-A/M42x2

②หากมีข้อกำหนดพิเศษสำหรับกลุ่มวาล์วนิรภัย โปรดปรึกษากับบริษัทของเรา

③บริษัทขอสงวนสิทธิ์ในการเปลี่ยนแปลงการออกแบบโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
